| Место происхождения: | Доступный |
| Фирменное наименование: | Chuangyin |
| Сертификация: | IEEE/ANSI,KEMA,CE |
| Номер модели: | ДЖДЗ10-11Р |
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | фанера |
| Поставка способности: | 36 000 000 ПК в год |
| Тип: | эпоксидная смола | Расклассифицированная частота: | 50/60HZ |
|---|---|---|---|
| Самое высокое напряжение тока: | 12KV | Установка: | Крытый |
| Стандсрд: | ИЭЭЭ/АНСИ/ИЭК | цвет: | красный |
| Высокий свет: | средний трансформатор напряжения тока,трансформатор напряжения тока одиночной фазы |
||

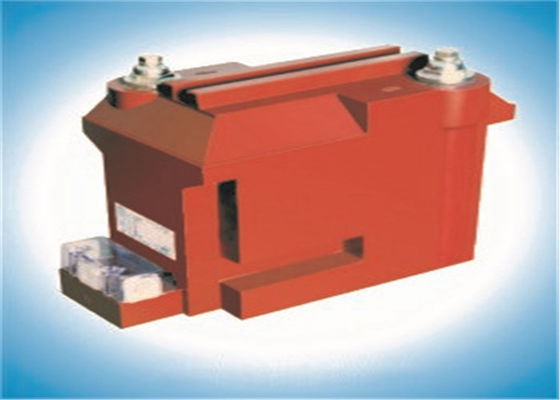

Тип трансформатор эпоксидной смолы ДЖДЗ10-11Р 12кВ крытый однофазный напряжения тока
Описание
Трансформатор напряжения тока ДЖДЗ10-11Р, отливка эпоксидной смолы и полно-закрытая конструкция, широко использованы для измерять настоящую, электрическую энергию и защитный передавать в однофазной или трехфазной электрической системе с частотой 50Хз или 60Хз и самом высоком напряжении тока для екипемент 12кВ.
Ядр принимает предварительный холоднопрокатный лист кремния стальной. Высоковольтная общительная линия основной замотки была получена удаленный доступ к вне от верхней части продукта; общительная линия вторичной замотки была получена удаленный доступ к вне от поперечной стороны продукта. Продукт имеет особенность высокой надежности, низкий магнетизм ядра и безуходный етк.
Условия использования
Дж: Трансформатор напряжения тока
Д: Однофазный
З: Изоляция отливки
10: Дизайн нет.
11: Расклассифицированное напряжение тока
Р: С взрывателем для защиты
Технический параметр
1. Расклассифицированное основное напряжение тока: 11кВ
2. Технический стандарт согласовывает с аппаратурой трансформерс-Парт2 60044-2:2003 Парт2 ИЭК: индуктивные трансформаторы напряжения тока
| Тип |
Расклассифицированное основное напряжение тока (кВ) |
Расклассифицированное вторичное напряжение тока (кВ) | Точность классифицирует комбинацию |
Требуемая производительность (ВА) |
Восходящий поток теплого воздуха ограничивая течение (ВА) |
Расклассифицированный уровень изоляции (кВ) |
| ДЖДЗ10-11Р | 11 |
0,1 0,11 |
0,2 | 25 | 600 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 150 | |||||
|
0.1/0.1 0.11/0.11 |
0.2/0.2 | 15/15 | 300 | |||
| 0.2/0.5 | 15/30 | |||||
| 0.5/0.5 | 30/30 |
Замечает: По требованию мы радостны предложить трансформаторы согласно другим стандартам или с нештатными техническими спецификациями.
Чертеж плана
