Name: тип интерфейса к соединителя тройника 15кв, 24кв и 35кв 630А сепарабольный
Brand: Chuangyin
SKU: КИСЭСБКДЖ (01) - 15/630-25-50
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (144 reviews)

Главная страница Продукция Сепарабольные соединители

тип интерфейса к соединителя тройника 15кв, 24кв и 35кв 630А сепарабольный

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Chuangyin
Сертификация:	Type test report
Номер модели:	КИСЭСБКДЖ (01) - 15/630-25-50

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Картон упаковка для один устанавливает, один набор включая 3 части с компонентами
Время доставки:	в течение 7 дней
Условия оплаты:	L/C, T/T, западное соединение, MoneyGram
Поставка способности:	1000pcs/week

контакт

Подробное описание продукта

Тип:	630A	цвет:	Черный
раздел кабеля:	25 до 630мм	Тип интерфейса:	c
Используйте:	защитите прибор	Материал:	Изолируя слой
Высокий свет:	пластиковый соединитель тройника , прямой разъем

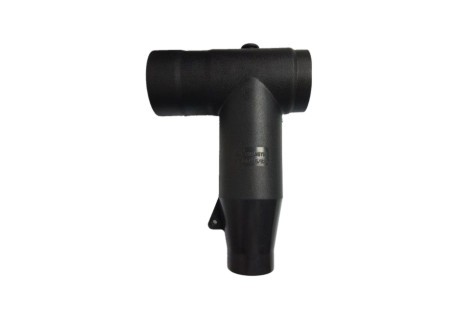

КИСЭСБКДЖ (01) - 15/630-25-50 630А 15кв, 24кв и 35кв те соединители соединителя сепарабольные

Соединитель тройника Чуангин® широко применим для прекращать полимерный изолированный кабель к мертвому переднему прибору как трансформаторы, свитчгеар, и другое оборудование в сети силы 630 а.

Раздел кабеля: 25 к 630мм2

Оценка напряжения тока: 6/10 (12) кВ, 6.35/11 (12) кВ, 8.7/15 (17,5) кВ, 12/20 (24) кВ, 12.7/22 (24) кВ, 18/30 (36) кВ, 20.8/36 (42) кВ, 21/35 (40,5) кВ, 26/35 (40,5) кВ

Интерфейс конструировал исполнить с типом интерфейса к и ХД 629,1, ИЭК 60502,4, ГБ/Т ЭН 50180/ЭН 50181 630 а 12706,4 етк.

Конструкция

1. Изолируя штепсельная вилка

2. Крышка конца

3. Зазмеление платы

4. Стержень волочения

5. Проводя переходник вставки

6. Изолирующий слой

7. Проводя экран

Технические данные

Деталь	Параметры
Класс напряжения тока	15 кВ	24 кВ	35 кВ
Расклассифицированное течение	630 а	630 а	630 а
Напряжение тока Витхстанд 5мин АК	39 кВ	54 кВ	117 кВ
Напряжение тока Витхстанд 15мин ДК	35 кВ	48 кВ	104 кВ
Частично разрядка	15 кВ, ПК ≤10	20 кВ, ПК ≤10	45 кВ, ПК ≤10
БИЛ	95 кВ	125 кВ	200 кВ
Сопротивление экрана	≤ 5000 Ω	≤ 5000 Ω	≤ 5000 Ω
Раздел кабеля	25-400 мм²	35-500 мм²	50-630 мм²
Тип интерфейса	К	К	К

Содержание набора

Соединитель тройника	Стержень ключа
Волочение	Песчаный нанос
Переходник	Полу-проводя лента
Крышка конца	Тавот силикона
Изолируя штепсельная вилка	Счищатели
Зонд	Лента
Собрание поруки	Инструкция установки

Приказывая инструкции

Номер детали	Раздел кабеля (мм²)	Диаметр над изоляцией (мм)	Код
КИС-Э БКДЖ (01) - 15/630-25-50	25-50	16-20	А
КИС-Э БКДЖ (01) - 15/630-70-95	70-95	20-23.1	Б
КИС-Э БКДЖ (01) - 15/630-120-150	120-150	23-26.1	К
КИС-Э БКДЖ (01) - 15/630-185-240	185-240	25.8-30	Д
КИС-Э БКДЖ (01) - 15/630-300	300	30.4-32.3	Э
КИС-Э БКДЖ (01) - 15/630-400	400	33-35.4	Ф
КИС-Э БКДЖ (01) - 24/630-35-50	35-50	18-22	А
КИС-Э БКДЖ (01) - 24/630-70-95	70-95	22-25.1	Б
КИС-Э БКДЖ (01) - 24/630-120-150	120-150	25-28.1	К
КИС-Э БКДЖ (01) - 24/630-185-240	185-240	27.8-30	Д
КИС-Э БКДЖ (01) - 24/630-300	300	32.4-34.4	Э
КИС-Э БКДЖ (01) - 24/630-400	400	35-37.4	Ф
КИС-Э БКДЖ (01) - 24/630-500	500	38.4-40.3	Г
КИС-Э БКДЖ (01) - 35/630-50-70	50-70	30-33.4	А
КИС-Э БКДЖ (01) - 35/630-95-120	95-120	33.6-36.6	Б
КИС-Э БКДЖ (01) - 35/630-150-185	150-185	36.4-40	К
КИС-Э БКДЖ (01) - 35/630-240-300	240-300	40-44.3	Д
КИС-Э БКДЖ (01) - 35/630-400-500	400-500	45-50.3	Э
