| Место происхождения: | Шэньчжэнь |
| Фирменное наименование: | Chuangyin |
| Сертификация: | Kema,CE,SGS,TUV |
| Номер модели: | ДЖСЗВ20-12Р |
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картон упаковка для один устанавливает, один набор включая 3 части с компонентами |
| Условия оплаты: | Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 36,000,00пкс в год |
| Чистый вес: | 57КГ/пкс | Место изоляции: | Крытый |
|---|---|---|---|
| Функция: | Высокая надежность, низкий магнетизм ядра | Строительство: | полно-закрытый |
| Пакет: | 1пкс/Плывоод=445*440*440мм | um: | 12KV |
| Выделить: | средний трансформатор напряжения тока,трансформатор напряжения тока одиночной фазы |
||

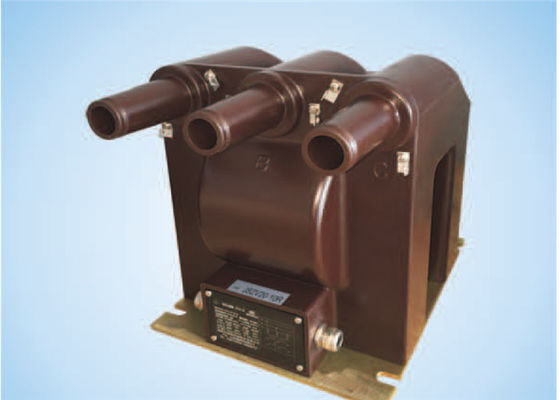

ТИП загрязнение ВТУЛКИ ВТ ИЭЭЭ трансформатора 12кВ напряжения тока ДЖСЗВ20-12Р МВ сопротивления
введение 1.Продукт:
Трансформатор напряжения тока с полностью закрытой структурой изоляции бросания, первичными и вторичными замотками и тороидал ядром совсем помещенными в тело отливки эпоксидной смолы, используя типа локт штепсельную вилку для увеличения наружного представления расстояния между электродами по поверхности диэлектрика изоляции и загрязнения и влаги сопротивления. Оно используемое крытое для измеряя напряжения тока, электрической энергии и защитного передавать в трехфазную цепь АК с частотой 50Хз или 60Хз и самого высокого напряжения тока на оборудование 12М
Основной конус согласовывает с диаграммой 7. ИЭЭЭ 386-2006.
Технические данные
1. Место установки: Крытый
2. расклассифицированная частота: 50/60Хз
3. фактор силы нагрузки: коскД=0.8 (отстающий)
4. согласия технического стандарта с: ИЭК 60044-2
ИЭК 61869-1 &3
Спецификация:
| Деталь | Спецификация | Блок | Данные |
| 1 | Ум | кВ | 12 |
| 2 | Расклассифицированный уровень изоляции | кВ | 12/28/75 |
| 3 | Расклассифицированное основное напряжение тока | В | 11000 |
| 4 | Расклассифицированное вторичное напряжение тока | В | 110 или 220 |
| Тип |
Расклассифицированное основное напряжение тока (кВ) |
Расклассифицированное вторичное напряжение тока (кВ) | Точность классифицирует комбинацию |
Требуемая производительность (ВА) |
Восходящий поток теплого воздуха ограничивая течение (ВА) |
Расклассифицированный уровень изоляции (кВ) |
| ДЖСЗВ20-12Р | 11 |
0,11 |
0,2 | 25 | 500 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
|
0.11/0.11 |
0.2/0.2 | 10/10 | 400/400 | |||
| 0.2/0.5 | 10/20 | |||||
|
0.11/0.22 |
0.2/6П (3П) | 20/800 | 300/800 | |||
| 0.5/6П (3П) | 50/800 |
Замечает: По требованию мы радостны предложить трансформаторы согласно другим стандартам или с нештатными техническими спецификациями.
Чертеж плана
