Место происхождения: | Китай |
Фирменное наименование: | Chuangyin |
Сертификация: | KEMA/type test report |
Номер модели: | OMS-15, OMS-25, OMS-36 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Полывоод |
Время доставки: | 5-10 трудодней |
Условия оплаты: | L/C, T/T |
Поставка способности: | 36000ПКС/ИЭАР |
Максимальное напряжение тока системы (kV, rms): | 15,5, 25,5, 36,5 | Расклассифицированная частота (fR): | 50, 60 или 50/60 |
---|---|---|---|
Расклассифицированная сил-частота выдерживает напряжение тока на вторичном: | 2,5 | Номер CTs и VTs: | 3VT+3CT, 3VT+2CT, 2VT+2CT |
Стандарт: | 61869-2:2012 IEC、 61869-1:2007 IEC C57.13-2006 IEEE (ANSI) | Класс точности: | 0,15S, 0,15,0,3,0,6,1,2 Измерение |
Высокий свет: | коробка 36.5kV установленная столбцом измеряя,Коробка 2CT установленная столбцом измеряя,Коробка среднего напряжения тока 2VT измеряя |
OMS-15, OMS-25, OMS-36

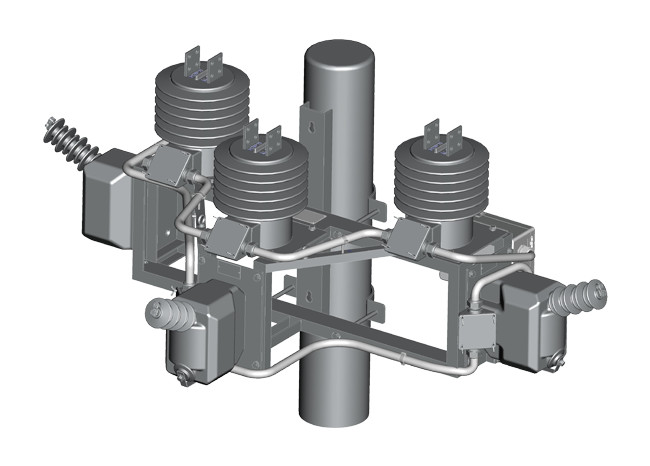

Надземный поляк установил основной измеряя блок
1. Внедрение продукции
1,1 тип продукта имя и модель: средним коробка напряжения тока 15.5-36.5kV надземным и JLSZXW7-15/25/36 тип установленные столбцом измеряя совмещенный трансформатор.
1,2 обзор продукта:
Этот тип измеряя коробки на открытом воздухе сухой трехфазный основной измеряя блок. Трансформатор среднего напряжения тока измеряя собран до 3 однофазными настоящими трансформаторами и 3 однофазными трансформаторами напряжения тока. Трансформатор принимает циклоалифатическое заключение отливки вакуума эпоксидной смолы (CEP) твердое, которое имеет превосходные проведение и hydrophobicity изоляции. Поверхность устойчива к корозии кислоты и алкалиа, загрязнению, и УЛЬТРАФИОЛЕТОВОМУ. Соответствующее для на открытом воздухе надземной линии установки и соединения к коммунальным системам энергоснабжения. Измеряя коробку можно оборудовать с измеряя коробкой метра. Все вторичные руководства трансформатора можно соединиться и собраться в коробке метра. Она также оборудована с блоком теста терминальным и космосом установки метра. Метр можно установить согласно требованиям или потребитель может установить метр. После соединять его, его можно использовать для измерения электрической энергии, течения и измерения напряжения тока в городских и сельских линиях сети распределения силы с самым высоким напряжением тока 15.5/25.5/36.5kV и ниже.
1,3 основные параметры:
Нет. | Деталь | Блоки | Спецификация | ||
1. | Максимальная система напряжение тока (kV, rms) |
kV | 15,5 | 25,5 | 36,5 |
2. | расклассифицированная частота (fR) | Hz | 50, 60 или 50/60 | ||
3. |
Расклассифицированный импульс молнии
|
kV | 95kV, 110 kV | 125 kV, 150 kV | 200 kV |
4. | Расклассифицированная сил-частота выдержите напряжение тока на основном |
kV | 34 | 50 | 70 |
5. |
Расклассифицированная сил-частота
|
kV | 2,5 | ||
6. | Номер CTs и VTs | ПК | 3VT+3CT, 3VT+2CT, 2VT+2CT | ||
7. | Стандарт | / |
IEEE (ANSI) C57.13-2006 61869-1:2007 IEC, 61869-2:2012 IEC 61869-3:2011 IEC, 61869-4:2013 IEC |
2. Функция и польза продукта:
Надземный поляк установил основную потребность измеряя блока быть исполненным с самыми последними применимыми индустриальными стандартами и местными и/или национальными электрическими регулировками (IEC, IEEE (ANSI), КОНСЕРВНОЙ БАНКОЙ, ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ), CEF). Он использован для трехфазных надземных управления измерения энергии энергосистемы и системы управления автоматизации распределительной сети. Основное бортовое измерение более точно, и потери электропитания линии можно эффектно измерить для уменьшения потерь.
3. Основные особенности продукта:
1. Средний трансформатор напряжения тока измеряя блока может быть собран до 6 одиночными трансформаторами, которые можно гибко демонтировать и собрать по мере необходимости погруженный. Его можно установить сразу на outdoors поляка, который удобен и быстр;
2. Измеряя блок можно оборудовать с коробкой метра по мере необходимости и соединиться к соединению трансформатора. Космос установки метра сдержан в коробке, и структура уплотнения замка конструирована для предотвращения похищения электричества.
3. Тело коробки метра сделано из коррозионностойкой нержавеющей стали или низкоуглеродистая сталь такого же представления и герметизируя дизайна погодостойка. Поверхность покрыта со слоем порошка краски анти--корозии, который устойчив к корозии кислоты и алкалиа и УЛЬТРАФИОЛЕТОВОМУ;
4. Средним трансформатор совмещенный напряжением тока изолирован с заключением эпоксидной смолы твердым. Поверхность грязь-устойчива и Ультрафиолетовый-устойчива которая имеет превосходные диэлектрические и механические свойства. Она свободна от масл, свободна от газ и не требующа ухода которая может соотвествовать безопасной работы и охраны окружающей среды;
5. CT средним трансформатора совмещенного напряжением тока можно установить с двойными коэффициентами. VT оборудован с анти--коротким дизайном предохранения от цепи и перегрузки для избежания горения и взрыва причиненных коротким замыканием и перегрузкой VT.
6. Бывшее соединение принимает соединение струбцины контактного стержня и проводки NEMA. Связывая проволокой терминалы соответствуя области можно установить согласно требованиям к потребителя. Arresters молнии можно выбрать по мере необходимости.
4. Технические характеристики изделия:
Спецификации настоящего трансформатора
Никакой | Деталь | 规格参数 |
1. | Расклассифицированное основное течение | 5A до 800A |
2. | Расклассифицированное вторичное течение | 5A 或 1A |
3. | Расклассифицированное непрерывное термальное течение | 150%, 200%, 300% etc. |
4. | Расклассифицированное течение короткого периода времени (Ith) (восходящий поток теплого воздуха 1 во-вторых) | 80xIpr |
5. | Расклассифицированный машинный ток (Idyn) | 2.5xIth |
6. | Расклассифицированная тягота | B-0.1, B-0.2, B-0.5, B-0.9 |
7. | Класс точности | 0.15S, 0,15, 0,3, 0,6, 1,2 измеряя |
8. | Применимый стандарт | IEEE C57.13-2006 |
Спецификации трансформатора напряжения тока
Никакой | Деталь | Спецификации. | ||
1. | Расклассифицированное основное напряжение тока (v) |
7200, 77620, 8400, etc. |
12000, 13200, 14400, etc. |
34500/√3, 20125, etc. |
2. | Расклассифицированное вторичное напряжение тока (v) | 110/√3,115/√3, 120/√3, 110 115 120 | ||
3. | Расклассифицированный фактор напряжения тока |
1.1/Continuous 1.25/8h, 1.4/1min., 1.5/1min., 1.73/1min. 1.5/30s, 1.9/30s, 1.9/8h |
||
4. | Стандартное соединение | Соединение Y-Y для 3CT+3VT | ||
5. | Расклассифицированная тягота | W, X, M, Y, Z | ||
6. | Класс точности | 0,15, 0,3, 0,6, 1,2 измеряя | ||
7. | Термальная тягота (VA) | 500,750,1000,1200,1500, etc. | ||
8. | Применимый стандарт | IEEE C57.13-2006 |
Примечание: Если параметры необходимы потребителем превышают ряд вышеуказанной таблицы, то ее можно определить после консультации с нашей компанией.
5. Размеры продукта и связывать проволокой схематическую диаграмму:
Чертеж размера возникновения OMS-15
Чертеж размера возникновения OMS-25
Чертеж размера возникновения OMS-36
Опционный размер коробки 1 метра (ANSI) можно сделать по мере необходимости
Опционный размер коробки 2 метра (IEC) можно сделать по мере необходимости
Монтажная схема
6. Особенные требования
Другие спецификации доступны согласно запросам клиентов.
